Продукция / Термосифоны составные

Термостабилизаторы малого диаметра 2-го поколения
– двухфазные термосифоны
диаметры - 42-54 мм, хладагент – аммиак или хладон

ТГС-NС – термостабилизаторы длинномерные с N-ным количеством гибких связей, выпуск с 1995 г. ;
ДОУ-1В - вертикальные термостабилизаторы  длинномерные составные выпуск с 2004 г. Патент РФ № 96939 ;
ДОУ-1Г - составные слабонаклонные (горизонтальные) термостабилизаторы  длинномерные, выпуск с 2005 г, Патент РФ № 96939.

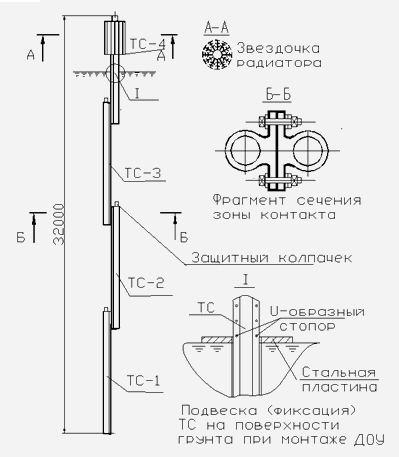

Общий вид термостабилизатора вертикального длинномерного составного типа ДОУ-1В (4-х секционного).

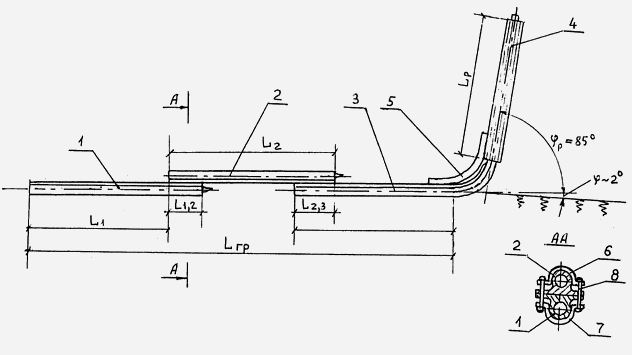

Общий вид термостабилизатора слабонаклонного (горизонтального) длинномерного составного типа ДОУ-1Г (3-х секционного). 1,2,3-первая, вторая и третья секции ДОУ-1, соответственно;   4-радиатор;   5-уголок;   6,7-хомуты;   8-болты М6;   L1,2 и L2,3-длины контактов между секциями;   Lр-длина радиатора;    φр-угол между осями секций и осью радиатора;   φ-угол наклона осей секций к горизонту.



Преимущества составных двухфазных термосифонов  ДОУ-1Г и ДОУ-1В

• полная заводская готовность отдельных секций;
• высокое качество и надежность;
• высокая эффективность (хладопроизводительность);
• малый градиент температуры по длине (высоте) ДОУ-1;
• многосекционность, универсальность;
• малый вес каждой секции; широкие возможности применения;
• удобство транспортировки любым видом транспорта;
• удобство монтажа;
• минимизация времени, трудоемкости и стоимости монтажа.



Общий вид термостабилизатора вертикального длинномерного составного с гибкими связями типа ТГС-3С (3-х секционного).



Ретроспектива создания и выпуска охлаждающих устройств различных типов.
